DEBOBINEURS Modèle MS

• 10 chariots motorisés de mise en place des bobines sur rail, configuration « système traversant »
• Mouvement rapide des bras hydraulique
• Levage hydraulique des bras
• Centrage automatique de la bobine
• Système anti-collision entre bras et raccordeurs
• Freins électriques RENOVA
• Cônes expansibles DOUBLE E 3 et 4 pouces

CHARIOTS

• 10 chariots motorisés de mise en place des bobines sur rail, configuration « système traversant »

RACCORDEUR AUTOMATIQUE DE BOBINES Modèle SP-100

• Raccordeurs automatiques
• Laize 2500 mm
• Vitesse de raccordement 150 m/mn

PRE-CHAUFFEURS Modèle LPH

• 2 pré-chauffeurs
• Diamètre du pré-chauffeur: 1100mm
• Table de préchauffage à vapeur directe pour fluting (papier cannelure)
• Table de préchauffage à vapeur directe pour le liner (papier couverture)

PRE-CONDITIONNEURS Modèle 2PH

• 2 pré-conditionneurs
• Pré-conditionneur diamètre 900mm avec embarreur motorisé
• Synchronisation électronique de la vitesse

SIMPLE FACE MULTI CANNELURES Modèle BSF

• Vitesse : 300 m/mn
• Laize utile : 2500 mm
• 2 simples faces multi cannelures
• Type sans peigne à surpression
• Modèle BSF avec changement rapide de cassette et écran tactile de contrôle
• Cylindre cannelé installé sur cassette amovible
• Type de cannelure suivant le choix de l’acheteur
• Cylindre carbure
• Transmission de la rotation du moteur principal et cylindre cannelé par réducteur et accouplement élastique
• Diamètre du cannelé supérieur : 408 mm
• Diamètre du cannelé inférieur: le cylindre inférieur est maintenu en contact sur le cylindre supérieur par une série de courroies, exerçant une pression uniforme sur les cylindres cannelés
• Echange cannelé rapide par opérateur unique
• Verrouillage pneumatique de la cassette
• Aucun réglage après échange du cylindre cannelé

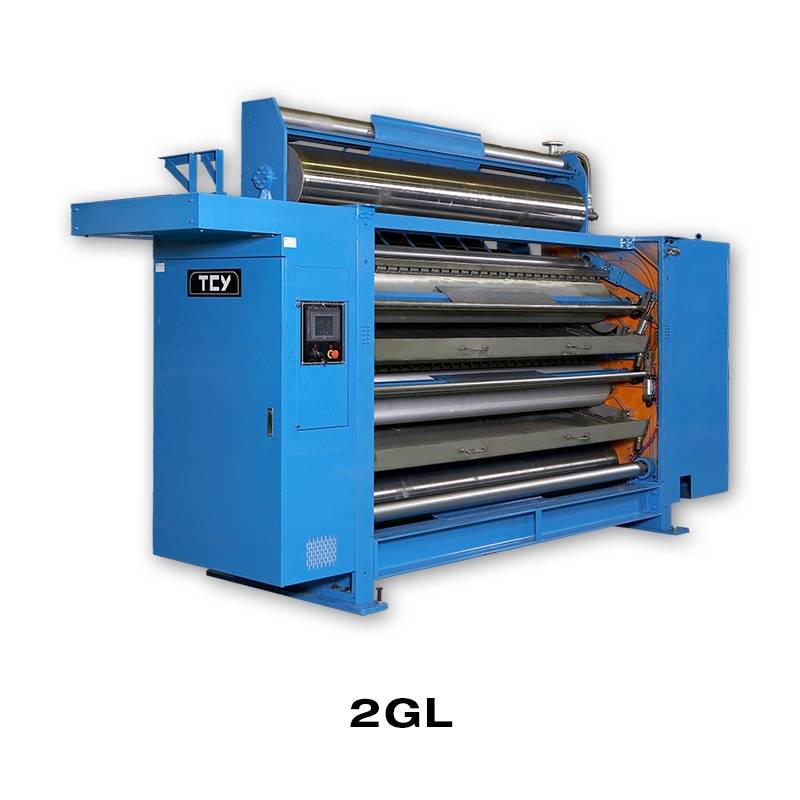

COLLEUSE Modèle 2 GLR

• Cylindre de contact non métallique sans bombé
• Cylindre de calandrage motorisé pour le papier de couverture
• Unité d’encollage à pression constante avec cylindres tramés (anilox)
• Système d’encollage extractible pour faciliter entretien et nettoyage
• Unité d’encollage à motorisation indépendante
• Effacement automatique de l’unité d’encollage lors des arrêts de production
• Réglage du film de colle motorisé depuis pupitre de contrôle
• Système de lubrification par graisse spéciale
• Contrôle de la casse papier
• Pupitre de contrôle avec écran tactile et auto-diagnostic

TABLE DE SORTIE COUPEUSE

• Une barre de guidage acier supportant des bandes
• Un convoyeur à bande spéciale
• Des roues No-crush
• Système d’amortissement pour les roues no-crush
• Panneaux de protection

EMPILEUR DOUBLE AUTOMATIQUE Modèle DDSK

• Vitesse: 250 m/mn

FORMATS / VITESSES DISPONIBLES

• 1800 mm – 250 ou 350 m/mn
• 2200 mm – 250 ou 350 m/mn
• 2500 mm – 250 ou 350 m/mn

CHARIOTS MOTORISES POUR EXTRACTION DES CASSETTES

• Cassette complète équipée cylindre cannelure B
• Cassette complète équipée cylindre cannelure C
• Cassette complète équipée cylindre cannelure E
• Station de parking pour les cassettes
• Station de préchauffage pour préparer les cylindres avant production

PONT MAGASIN Modèle FS

• Construction en acier
• Echelle avec rambardes
• Passerelles avec rambardes
• Contrôle automatique du pont : contrôle la quantité de simple face sur le pont et synchronise la vitesse de la simple-face avec celle de l’onduleuse

DOUBLE FACE Modèle CD & PR

• Modèle CD et PR- 20 tables chauffantes avec affichage et régulation des températures
• Construction en fonte
• Changement de température rapide
• Section de refroidissement et de traction avec rouleaux
• Contrôle longitudinal et transversal du transfert de chaleur
• Motorisation avec réducteur et système différentiel
• Préchauffeur intégral avec embarreur
• Contrôle de pression de vapeur sur section de chauffe
• Purgeur de condensation
• Distribution de la vapeur sur la machine: une connexion vapeur et une connexion condensation
• Section tendeur du feutre
• Tambours principaux avec revêtement de produits anti-glissants
• Ensemble de feutres synthétiques
• Guidage automatique du feutre contrôlé par cellules
• Panneau de contrôle par écran tactile

COUPEUSE ROTATIVE Modèle RNCT

• Vitesse maxi: 150 m/mn
• Longueur de coupe:
• 2 cylindres de coupe montés sur un arbre central en acier
• Supports de lames hélicoïdaux
• Lames acier traité
• Système de pré-charge des lames
• Portes lames motorisés par servo-moteur indépendant
• Panneaux de protection
• Panneau de contrôle à côté opérateur

MITRAILLEUSE AUTOMATIQUE Modèle AS 2 D

• Vitesse max: 250 m/mn
• 9 couteaux et 12 refouleurs
• Machine double module avec positionnement motorisé par vis à billes
• Chaque module possède une section de coupe et de refoulage et des bouches à déchets indépendantes
• Temps de positionnement moyen: 8 s
• Les outils sont guidés sur un support central rigide de grande précision
• Les outils sont positionnés sur toute la laize utile et relevés lorsqu’ils ne sont pas utilisés.
• Tolérance de positionnement : +- 1 mm
• Tous les outils sont motorisés par moteur brushless

MITRAILLEUSE AUXILIAIRE Modèle ES

• 12 jeux de refouleurs
• 9 jeux de coupe

COUPEUSE DUPLEX Modèle NCTD

• Coupe hélicoïdale, moteur 96.8 Kw
• Vitesse: 250 m/mn
• Longueur de coupe : 500 mm à 5000 mm
• Précision de coupe : +/- 1 mm
• Grammage max : 2000 g/m2
• 2 cylindres de coupe montés sur un arbre central en acier
• Supports de lames hélicoïdaux
• Lames acier traité
• Système de pré-charge des lames
• Portes lames motorisés par servo-moteur indépendant
• Système de rattrapage du jeu
• Panneaux de protection
• Panneau de contrôle côté opérateur
